產品詳情

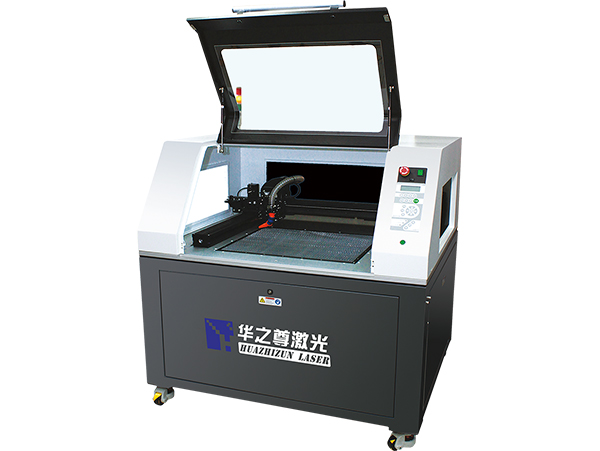

自動定位激光加工中心HZZ-S50(SLC-M)
HZZ-S50首先在中小功率激光切割中提出絲杠模組概念并唯一成熟應用于生產中的機型。產品自面世以來即引領著絲桿模組類中小功率非金屬激光切割設備的方向，是真正意義上高精度高智能高穩定性的一款設備，各核心部件均采用行業頂級配置，能夠使切割精度長久有效的保持在0.05以內，有效的解決了傳統激光切割設備中存在的尺寸較大波動、穩定性差等缺點。
全國服務熱線：4000-818-380 郵 箱：hzz@huazhizun.com
|
● 高精度、穩定性好 |
● 卓越的系統架構 |
● 領先的系統集成 |
|
● 三色燈報警系統 |
● 急停保護系統 |
● 切割效果佳 |
|
● 特殊雷射源設計 |
● 一體式平臺設計 |
● 人性化控制系統 |
|
● 探針式自動對焦 |
● 原裝進口高精度滾珠絲杠模組 |
● 內建BE、特殊光路設計 |
|
● 原裝進口智能型CCD自動對位系統 |
● 原裝進口交流伺服控制系統 |
● 3D立體式除塵系統 |
-
-
1.美國SYNRAD進口激光源特殊激光源設計，光斑精細，出光質量好，使用壽命長達4.5萬小時，零故障，免維護。
-
3.智能化CCD自動對位CCD校正動作由計算機同步控制，無需機械部分輔助，避免機械間隙引起誤差，同時提高抓標效率
-
5.3D立體排煙系統即時抽除切割時產生的粉塵、顆粒。避免對產品產生污染
-
2.高精度傳動機構機臺精度0.05，絲杠模組+交流伺服的配合是高精度的必要條件
-
4.探針式自動對焦彌補傳統對焦方式時產生的目測不準，平臺升降由于應力而產生的微變形，導致對焦高度的偏差
-
6.無縫對接直接輸出工作時仿若打印機工作原理一般 ，通過打印直接輸出所需加工文檔，無需轉換；避免圖形在轉化過 程中失真，從而使產品精度得到更 高保證。
-
|
型號 |
HZZ-S50 |
HZZ-S60 |
HZZ-S70 |
|
激光功率 |
30W / 60W / 100W |
||
|
激光源 |
美國原裝金屬激光源、風冷/水冷 |
||
|
激光波長 |
10.64μm（或可選） |
||
|
傳動機構 |
原裝進口高精度滾珠絲杠模組 |
||
|
運動控制 |
原裝進口交流伺服控制系統 |
||
|
功率控制 |
數位式功率控制，可由0.1~100%無段控制，且可以依圖形成比例的控制脈波產生速度，同時可依圖形顏色設定不同功率 |
||
|
聚焦鏡 |
1.5“（或可選） |
||
|
工作區域 |
600x500mm |
600x600mm |
1000 x 730 mm |
|
Z軸工作臺調整 |
50±1mm |
||
|
最大工件尺寸 |
600（L）X ∞（W）X 15(H)mm（前門開啟） |
1000 (L) x 730 (W) x 15(H) mm |
|
|
切割精度 |
0.05mm |
||
|
切割平臺 |
真空下吸切割平臺 |
||
|
記憶體容量 |
高速記憶體，可同時存儲99個檔案 |
||
|
顯示屏幕 |
大尺寸LCD顯示器上有目前執行檔案、激光功率、切割速度、執行時間、已儲存檔案內容，及自動偵錯等多項功能顯示。 |
||
|
傳輸接口 |
USB接口、以太網絡連接口 |
||
|
對焦方式 |
探針式自動對焦 |
||
|
驅動程式語言 |
可切換中、英或自定語系 |
||
|
使用軟件 |
所有windows兼容的CAD及繪圖軟件皆可 |
||
|
操作方式 |
可利用windows兼容的打印機驅動程式來設定，或從操作面板由人工設定 |
||
|
安全規格 |
符合CDRH Class1安全規范，通過CE、RoHs認證 |
||
|
壓縮空氣 |
4Kg/cm2（M） |
||
|
排煙系統 |
16m3/min(Min);Φ75mm |
||
|
定位指示 |
紅光模組 |
||
|
動力規格 |
110/220vAC、10/15AMP、50/60HZ |
||
|
整機重量 |
430KG |
440KG |
600 Kg |
|
外型尺寸 |
1250(L）x1132(W)x1296(H)mm |
1295（L）x1132(W)x1500(H)mm |
1765(L)x1660(W)x2185(H)mm |
|
CCD自動系統定位（選配） |
|||
|
CCD像素數目 |
1280x1024 |
||
|
CCD可視范圍 |
12mm X 9mm |
||
以上規格如有變動，恕不另行通知，以實際規格為準。
?
